Kirjeldus

Toote ülevaade

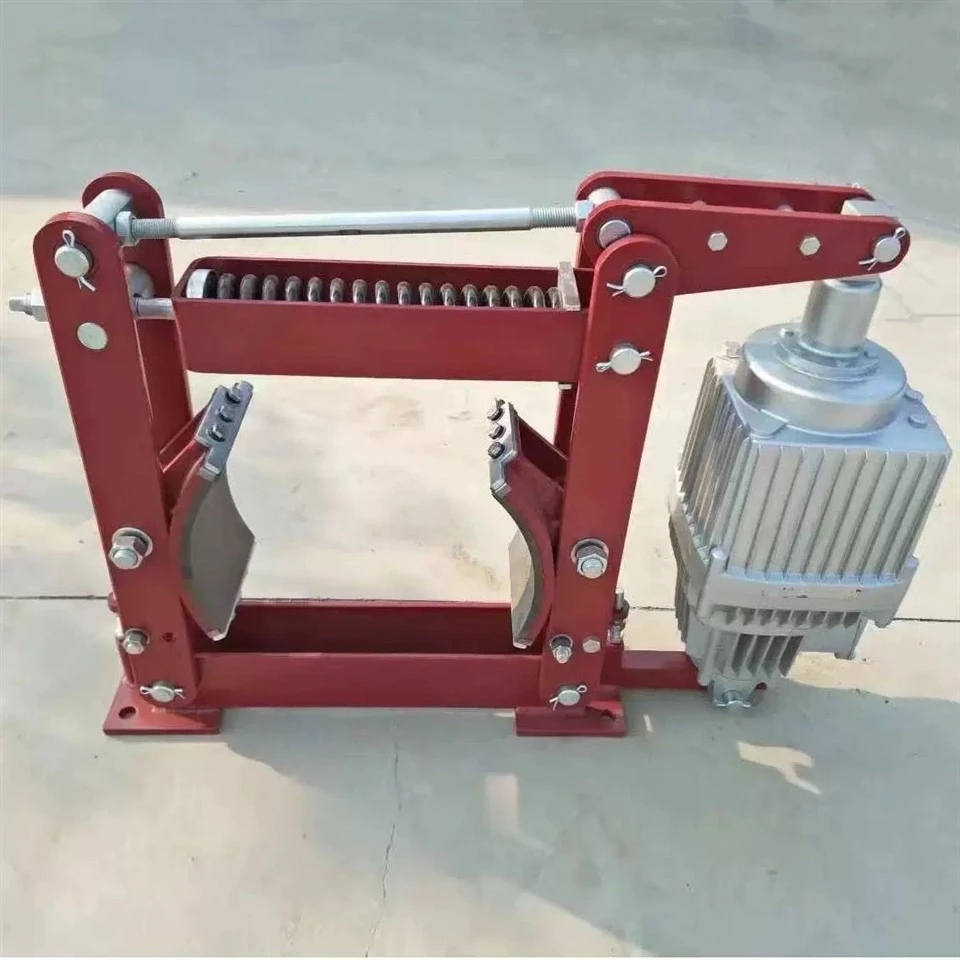

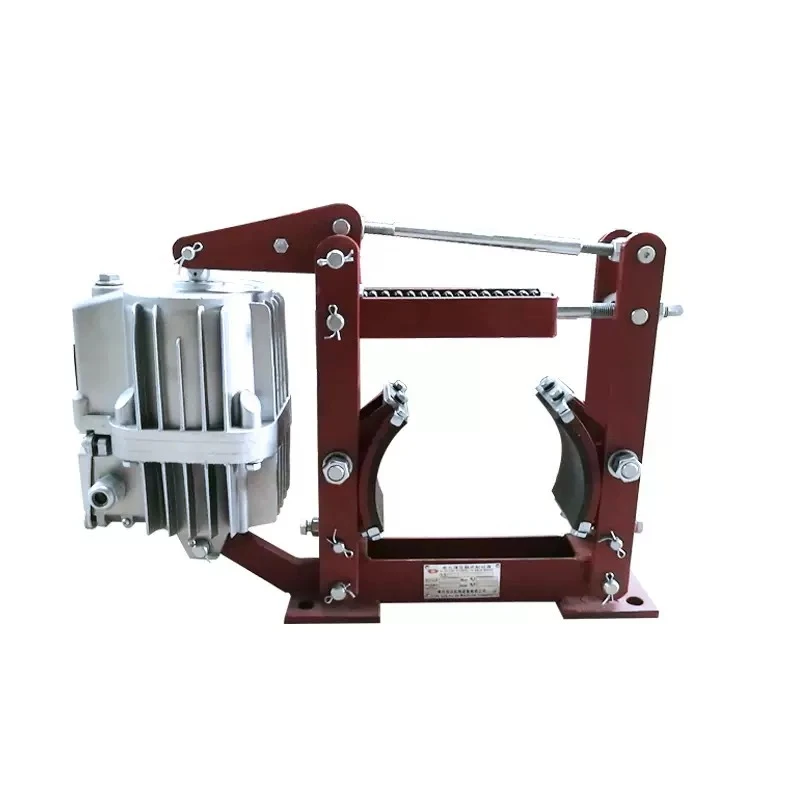

Kraanade trummelpidurid on pidurisõlmed, mis tekitavad piduriklotside ja trumli kontakti kaudu hoidmis- ja seiskamisjõudu ning mida kasutatakse sildkraanates, pukk-kraanates, pordikäitlusseadmetes ja tõstesüsteemides.

Pidurite töökindluse disain

Piduriklotside kontakt
Piduriklotsid on kokkupanemise ajal joondatud, et saavutada 75% või suurem algne kontaktpind, mis vähendab lokaalset kulumist ja parandab pidurdamise järjepidevust.

Kevadjõu sobitamine
Vedrukomplektide eelkoormust{0}}reguleeritakse enne kokkupanemist, et vähendada jõu kõrvalekaldeid pidurihoobade vahel ja säilitada stabiilne haardumine.

Pidurikliirensi seadistus
Töövahe on eelseadistatud, et vähendada jääktakistust ja säilitada korduv vabastamise jõudlus.

Voodri valik tollimaksu järgi
Hõõrdematerjalid valitakse vastavalt pidurdussagedusele ja termilisele koormusele, et vähendada koefitsiendi kõikumist korduval peatumisel.

Pivot Wear Control
Pöördkohad kasutavad kontrollitud sobivuse tolerantsi, et piirata kliirensi kasvu ja säilitada jalatsi joondus hooldustsüklite jooksul.

Mudeli tähendus

product-929-199

product-2399-1189

Toote näide

1,ratta läbimõõt Φ 400mm, tõukur YT1-90Z/8, märgistus YWZ4-400/90;

2, ratta läbimõõt Φ 400 mm, tõukur Ed50/6, märgistus YWZ4-400/E50.

Tehniliste parameetrite ja välismõõtmete tabel

(Märkus: sobib YT1 täiturmehhanismiga, asendades originaalse YWZB-seeria piduri)

Piduri mudel	Sobivad tõukurid	Pidurdusmoment (Nm)	Taganemiskaugus (mm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	k	M	n	G3	Kaal (kg)
YWZ4-100/18	YT1-18ZB/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	50	20
YWZ4-150/25	YT1-25ZB/4	100	0.6	307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	70	26
YWZ4-200/25	YT1-25ZB/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	8	95	30
YWZ4-300/25	YT1-25ZC/4	320	0.7	447	140	154	300	22	281	130	280	280	592	240	80	250	200	10	125	63
YWZ4-300/45	YT1-45Z/6	630	0.7	459	140	178	300	22	281	130	280	280	600	240	80	250	200	10	125	70
YWZ4-400/45	YT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	190	120
YWZ4-400/90	YT1-90Z/8	1600	0.8	580	180	210	400	22	370	180	360	360	740	320	130	325	265	12		130
YWZ4-400/125	YT1-125Z/10	2200	0.8	632	180	254	400	22	370	180	360	360	850	320	130	325	271	12		167
YWZ4-500/90	YT1-90Z/8	2500	0.8	670	200	255	500	22	440	200	415	415	890	400	150	380	310	16	225	210
YWZ4-500/125	YT1-125Z/10	2650	0.8	692	200	255	500	22	440	200	415	415	940	400	150	380	310	16		220
YWZ4-500/180	YT1-180Z/10	3000	0.8	692	200	255	500	22	440	200	415	415	940	400	150	380	310	16		235
YWZ4-600/90	YT1-90Z/8	3200	0.8	805	240	310	600	26	555	220	505	520	1082	475	170	475	390	18	250	400
YWZ4-600/180	YT1-180Z/12	5000	0.8	827	240	310	600	26	555	220	505	520	1082	475	170	475	390	18	250	430
YWZ4-700/180	YT1-180Z/12	8000	0.8	957	280	400	700	34	705	270	580	600	1225	550	200	540	495	25	315	500
YWZ4-800/180	YT1-180Z/12	10000	0.9	1094	320	445	800	34	772	320	677	697	1417	600	240	620	556	25	357	720
YWZ4-800/320	YT1-320Z/12	12500	0.9	1155	320	445	800	34	772	320	677	697	1417	600	240	620	556	28	357	885

Märkus. Teatud mudelid, struktuurid ja välismõõtmed võivad muutuda.

Tehniliste parameetrite ja välismõõtmete tabel

(Märkus: sobitamine Ed täiturmehhanismiga, asendades originaalse YWZ4B-seeria piduri)

Piduri mudel	Sobivad tõukurid	Pidurdusmoment (Nm)	Taganemiskaugus (mm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	k	M	n	G3	Kaal (kg)
YWZ4-100/E23	Ed23/5	40	0.6	320	70	160	100	13	125	75	125	125	375	100	40	110	138	6	50	21
YWZ4-100/E30	Ed30/5
YWZ4-150/E23	Ed23/5	100	0.6	350	90	160	150	17	173	100	170	170	430	140	60	150	138	8	70	25
YWZ4-150/E30	Ed30/5	120											462							29
YWZ4-200/E23	Ed23/5	200	0.7	430	90	160	200	17	210	100	195	195	436	170	60	175	156	8	95	31
YWZ4-200/E30	Ed30/5	320		427									463							34
YWZ4-300/E30	Ed30/5	320	0.7	487	140	160	300	22	281	130	280	280	595	240	80	250	200	10	125	65
YWZ4-300/E50	Ed50/6	630		527		195							585							78
YWZ4-300/E80	Ed80/6	750		527		195							600							79
YWZ4-400/E50	Ed50/6	1000	0.8	662	180	195	400	22	370	180	360	360	735	320	130	325	265	12	190	128
YWZ4-400/E80	Ed80/6	1600		662																140
YWZ4-400/E121	Ed121/6	2000		653		240														155
YWZ4-500/E121	Ed121/6	2500	0.8	713	200	255	500	22	440	200	415	415	925	400	150	380	310	15	225	210
YWZ4-500/E201	Ed201/6	3600
YWZ4-600/E121	Ed121/6	3200	0.8	848	240	315	600	26	555	220	505	520	1100	475	170	475	395	18	250	390
YWZ4-600/E201	Ed201/6	5000																		390
YWZ4-700/E201	Ed201/6	8000	0.8	978	280	400	700	34	705	270	580	600	1245	550	200	540	495	25	315	465
YWZ4-700/E301	Ed301/12	8650																		466
YWZ4-800/E301	Ed301/12	12500	0.9	1115	320	445	800	34	772	320	677	697	1417	600	240	620	556	28	357	785

Märkus. Teatud mudelid, struktuurid ja välismõõtmed võivad muutuda.

Märkus. YWZB, YWZ4B, YWZ8 ja YWZ13 on omavahel asendatavad. YWZB on sobitatud YT tüüpi tõukuriga, samal ajal kui YWZ4B, YWZ8 ja YWZ13 tagasilöögiseadmed on võrdsed. Vedru YWZ13 asub küljel ja on paigutatud vedrutoru sisse. See on varustatud pidurdusmomendi skaalaga ja seda saab varustada voodriplokkide automaatse kulumiskompensatsiooni seadmega.

Protsessi juhtimine ühtlase pöördemomendi taga

Tootmise etapp	Kontrollimeetod
Trummi töötlemine	CNC treimine koos kontsentrilisuse kontrolliga
Kingade töötlemine	Kontrollitud paralleelsus ja kontaktide joondamine
Kevadine ettevalmistus	Partii eellaadimise kalibreerimine
Kokkupanek	Kliirensi reguleerimine ja kaasamise kontrollimine
Pinnakaitse	Rasvaärastus → katmine → kõvenemise protsess

Valideerimine enne tarnimist

Iga pidurikomplekti saab kontrollida valitud kontrolliprotseduuride abil:

Staatilise pidurdusmomendi kontrollimine

Piduri vabastamise reaktsiooni katsetamine

Avamise ja sulgemise korratavuse testimine

Pidev töö simulatsioon

Mehaanilise liikumise kontroll pärast kokkupanekut

Katte- ja kulumispindade visuaalne kontroll

Valikulised saadetisdokumendid võivad sisaldada ülevaatuse protokolle ja tehase katsearuandeid.

Saadaval kohandatud valikud

Kategooria	Saadaolevad valikud
Vabastamise meetod	Elektro-hüdrauliline / elektromagnetiline
Korrosioonikaitse	Tööstuslik siseruumides / raske{0}}välistingimustes
Järelevalve	Kulumisnäitaja / asendi tagasiside
Paigaldamine	Vasaku-/parema-käe paigutus
Piduri hõõrdkate	Standardne töö/kuumuskindel-klass
Elektriline konfiguratsioon	Kohandatud pinge ja juhtimisliides

Hoolduskaalutlused

Rutiinne ülevaatus keskendub komponentidele, mis mõjutavad otseselt pidurdamise järjepidevust:

• Kontrollige ettenähtud ajavahemike järel voodri kulumist
• Veenduge, et jalatsite vahe jääb tööpiiridesse
• Kontrollige vedru seisukorda ja kinnitusdetailide kinnihoidmist
• Puhastage piduripinnad, et vältida hõõrdumise vähenemist
• Veenduge, et täiturmehhanismi käik jääb pärast hooldustsükleid stabiilseks

Õige hooldus vähendab ettenägematut seiskamist ja pikendab kasutatava voodri eluiga.

KKK

K: Millist teavet on hinnapakkumiseks vaja?

V: Esitage pidurimudeli viide (kui on olemas), vajalik pidurdusmoment, paigaldussuund, vabastusmeetod, tööpinge ja rakenduse tüüp.

K: Kas pidur võib asendada olemasoleva paigaldatud seadme?

V: Asendusprojektid nõuavad ühilduvuse hindamiseks tavaliselt paigaldusmõõtmeid, võlli keskpunkti kaugust ja olemasolevat täiturmehhanismi teavet.

K: Millised töötegurid mõjutavad piduri tööiga kõige rohkem?

V: Pidurdussagedusel, seiskamisenergial, ümbritseva keskkonna saastumisel, trumli seisundil ja hooldusintervallidel on suurim mõju.

K: Kas varuosad tarnitakse eraldi?

V: Tavalisi hooldustooteid, nagu piduri hõõrdkatted, vedrud, ajamid ja kulumiskomponendid, saab tarnida eraldi.

K: Kuidas säilitada pidurdamise järjepidevust{0}}pikaajalise kasutamise korral?

V: Stabiilne paigalduse joondamine, plaaniline ülevaatus ja kavandatud töövahe säilitamine on tavaliselt olulisemad kui vedrujõu suurendamine.
