Kirjeldus

Energiasäästlik elektromagnetiline trummelpidur on mõeldud mehaaniliste ajamite aeglustamiseks ja seisupiduriteks tõste-, transpordi-, metallurgia-, kaevandus-, sadama- ja dokkimis- ning ehitusinseneri sektorites.

Kuidas see töötab

Kui elektromagnetiline mähis on sisse lülitatud, lülitub see kiiresti armatuuri ligimeelitamiseks, seejärel lülitub piduri säilitamiseks madalale voolule. Armatuur ajab kruvivarda, avades piduriklotsid. Kui vool katkeb, sulgeb vedrujõud piduriklotsid, tagades kiire ja usaldusväärse pidurdamise.

Põhifunktsioonid

Kahe-voolu juhtimine (suure vooluga käivitus, madal voolutugevus) vähendab energiatarbimist.
• Kõrge käitamissagedus, mis sobib nõudlikuks tööstuslikuks kasutamiseks.
• Keskkonnasõbralikud,{0}}asbestivabad piduri hõõrdkatted.
• Vastab standarditele JB/ZQ4388-1997 ja JB/T7685-2006.

Standardsed töötingimused

Maksimaalse tööea ja ohutuse tagamiseks on standardsed tööparameetrid järgmised:
Ümbritsev temperatuur:-25 kraadi kuni 40 kraadi
Suhteline õhuniiskus:vähem kui 90% või sellega võrdne
Teeninduskõrgus:Vähem kui 2000 meetrit või sellega võrdne
Atmosfääri kvaliteet:Vaba tuleohtlikest, plahvatusohtlikest või söövitavatest gaasidest ega juhtivast tolmust, mis võib kahjustada isolatsiooni.

Mudeli tähistus

product-857-243

product-2122-1647

Peamised tehnilised parameetrid

Piduri mudel	Piduriratta läbimõõt(mm)	Pidurdusmoment(N.m)	Taganemiskaugus(mm)	Kaal(kg)	Varustatud elektromagnetiga								Kogukaal(kg)
					Mudel	Hinnatud imemine(N)	Sõidukaugus (mm)		Töösagedus(C/h)	Praegune (A)		Kaal(kg)
					Mudel	Hinnatud imemine(N)	Esialgne	Maksimaalne	Töösagedus(C/h)	Alusta	Säilitada	Kaal(kg)
JZ-100	100	40	0.5	12.5	DT-100	1000	3	6	1200	2	0.020	3.5	16
JZ-200	200	160	0.6	19	DT-200	1000	3	6	1200	2	0.020	7	26
JZ-300	300	500	0.8	52	DT-315	2800	3.5	7	1200	3	0.025	12	64
JZ-400	400	1250	0.8	100	DT-400	5000	4	8	900	3.5	0.030	17	117
JZ-500	500	2500	0.8	167	DT-500	8000	4	8	900	6.5	0.035	33	200
JZ-600	600	5000	1.0	345	DT-600	10000	5	9	600	8	0.060	72	417

Märkus. Elektromagneti konfiguratsiooni muudatustest ette ei teatata. Suurte-suuruste elektromagnetite jaoks on elektrilise juhtkarbi suure mahu tõttu vaja täiendavat paigaldusruumi.

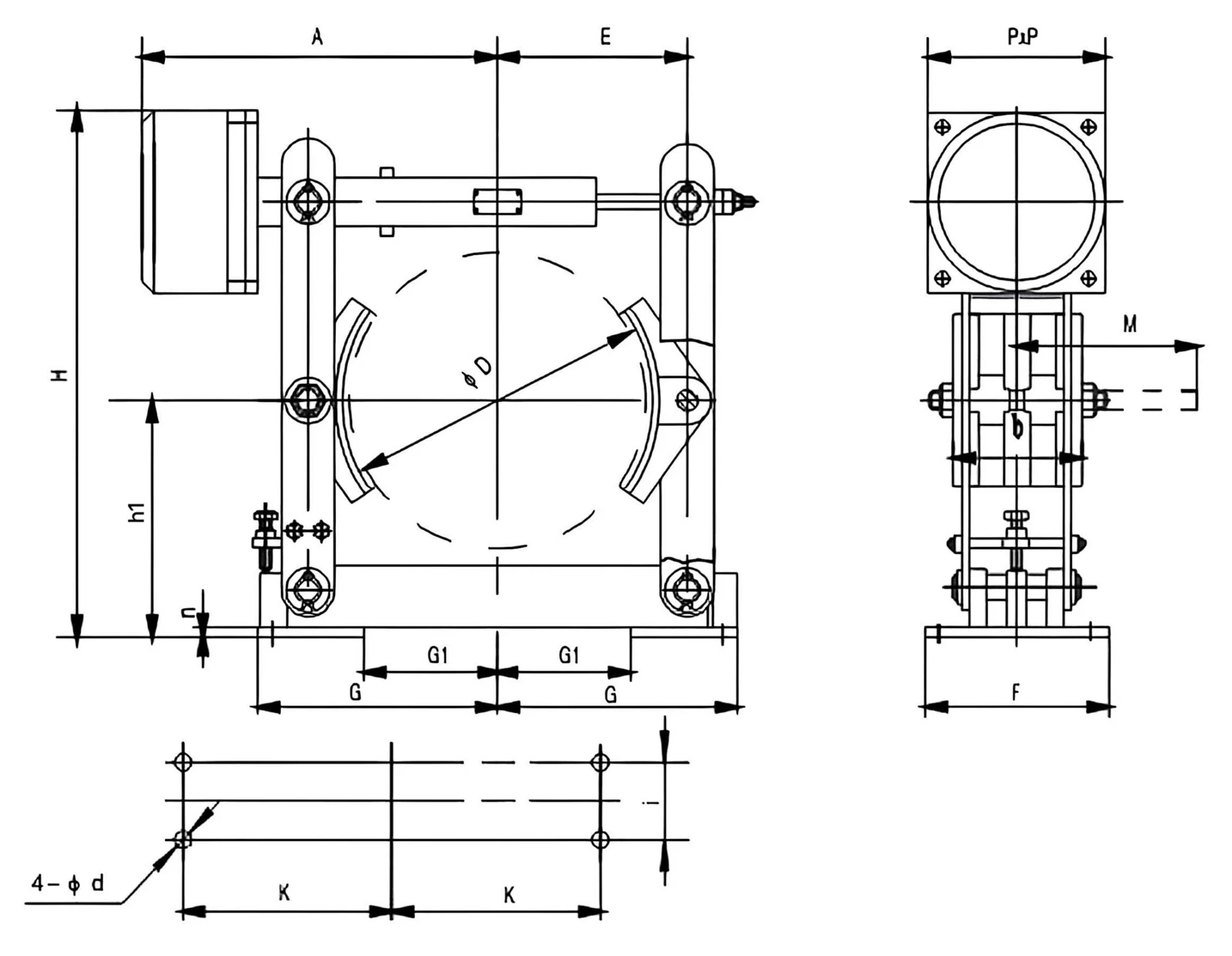

Peamised üldmõõtmed

Ühik: mm

Piduri mudel	A	b	D	d	E	F	G	G1	H	h1	i	K	M	n	P
JZ-100	230	70	100	13	165	75	125	45	300	100	40	110	145	6	132
JZ-200	290	80	200	17	215	100	208	108	435	170	60	175 (190)	126	8	132
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250(270)	160	10	167
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250(270)	160	10	167
JZ-400	505	180	400	22	350	180	350	190	782	320	130	325	210	12	243
JZ-500	577	200	500	22	490	200	405	225	950	400	150	380	250	16	243
JZ-600	675	240	600	26	560	220	500	250	1160	475	170	475	305	18	271

Märkus.

Sulgudes märgitud mõõtmete parameetritega toodete tellimisel palume täpsustada.
Konkreetseid mudeleid, konstruktsioonilahendusi ja üldmõõtmeid võidakse ette teatamata muuta.
Erinevaid -korrosioonivastaseid ja mitte-standardseid tooteid saab kohandada vastavalt kliendi nõudmistele.

Tööstusliku kasutuse juhtumid

JZ-seeria energiasäästlik-elektromagnetiline trummelpidur on konstrueeritud suure-tsükli aeglustuse ja seisupiduri funktsioonide jaoks raskete-mehhaaniliste ajamite puhul. See on oluline ohutuskomponent, mis on integreeritud järgmistesse ülemaailmsetesse tööstussektoritesse:

Tõsted ja kraanad:Otskraanad, pukk-tõstukid ja tõstukvintsid, mis nõuavad täpset,{0}}tõrkeohutut hoidmisjõudu.

Materjali transport:Raskeveokite{0}}konveiersüsteemid, virnastajad-ja tööstuslikud ülekandeautod.

Sadama- ja dokkilogistika:Konteinerlaevad-kaldale- (STS) kraanad, rööbastele-monteeritud pukk- (RMG) kraanad ja portaal-pöördkraanad.

Metallurgia ja kaevandamine:Kõrgahjutõstukid, kulbid ja rasked kaevandusekskavaatorid või kerimismasinad, mis töötavad äärmise pinge all.

Ehitustehnika:Tornkraanad, betoonikogumistehased ja konstruktsiooni tõstemasinad.

OEM/ODM lahendused

Keeruliste töötingimuste jaoks kavandame kohandatud{0}}täiendusi:

Kaitse mere- ja välistingimustes:Korrosioonivastased-tööstuslikud katted, tsingitud komponendid ja kõrge IP-reitinguga elektrikilbid vihma-, lume- või avamere soola{2}}udu keskkonda.

Vahendid{0}}Kohandatud raami ja kinnituse modifikatsioonid, mis vastavad pärand rahvusvahelisele pidurdusjäljele ilma infrastruktuuri ümberkujundamist nõudmata.

Globaalne logistika ja kvaliteedikontroll

100% tehase ülevaatus:Iga JZ-seeria pidur läbib enne tarnimist staatilise/dünaamilise pöördemomendi kalibreerimise ja isolatsioonitakistuse testid. Testi sertifikaadid on lisatud.

Ekspordi-klassi pakend:Tugevad-merekõlblikud-puidust kastid niiskustõkkega, et tagada roostevaba ja kahjustuste puudumine rahvusvahelise transpordi ajal.

Täielik dokumentatsioon:Täielikud ingliskeelsed kasutusjuhendid, hooldusjuhendid ja materjalide sertifikaadid on standardsed.

Sertifikaadid

Meie tooted on valmistatud ISO{0}}sertifitseeritud ettevõttes ja testitud vastavalt asjakohastele tööstusstandarditele, et tagada kvaliteet, ohutus ja pikaajaline töökindlus.

KKK

K: Kuidas töötab energiasäästu-funktsioon JZ-seeria piduril?

V: See kasutab täiustatud kahe{0}}voolu elektroonilist juhtpulti. Aktiveerimisel annab see suure-voolu, mis võimaldab armatuuri kiiret külgetõmmet (piduri vabastamine). Kui seda hoitakse, lülitub see automaatselt madalale-voolule. See vähendab energiatarbimist kuni 30%, vähendab soojuse kogunemist{7}}ja pikendab elektrikomponentide eluiga.

K: Kas piduri hõõrdkatted vastavad ülemaailmsetele keskkonnaeeskirjadele?

V: Jah, 100%. Kõik JZ-seeria pidurid on varustatud asbesti{2}}vabade piduri hõõrdkatetega. See tagab vastavuse rangetele rahvusvahelistele tervise-, ohutus- ja ESG-standarditele (nagu REACH ja RoHS), välistades ülemaailmsete originaalseadmete tootjate keskkonnavastutuse.

K: Meie projekt kasutab DIN/ISO standardeid. Kas JZ-seeria energiasäästlik elektromagnetiline trummelpidur võib asendada meie praeguseid pidureid?

V: paigaldusmõõtmed ja pöördemomendi parameetrid järgivad JB/ZQ4388-1997. aasta standardeid. Kuid meie energiasäästlikud elektromagnetilised trummelpidurid on loodud vanade tööstuslike pidurite veatult asendamiseks, vähendades samal ajal energiatarbimist. Pakume rist-viidete kaardistamist samaväärsete rahvusvaheliste standardite (DIN/ISO) järgi ja meie insenerimeeskond saab pakkuda kohandatud paigalduskohandusi sujuvaks sisselükkamiseks.

K: Milliseid kohandamisvõimalusi pakute karmi või merekeskkonna jaoks?

V: Vihma, lume või rannikuudu{0}}uduga avatud välitingimustes pakume kohandatud versiooniuuendusi, sealhulgas:
Spetsiaalsed mere{0}}klassi korrosioonivastased-katted.
Elektrilise juhtpuldi kõrge IP{0}}reitinguga kaitseümbrised.
Tsingitud riistvara ja spetsiaalsed tihendid.

K: Mis on tarneaeg ja kuidas on toode rahvusvaheliseks saatmiseks pakendatud?

V: Standardmudelitel (JZ-100 kuni JZ-600) on tüüpiline tarneaeg 7–15 päeva, olenevalt tellimuse mahust. Kõik eksporditellimused on pakitud rasketesse-merekindlatesse puidust kastidesse, millel on sisemised niiskustõkked, et seadmed jõuaksid kohale roostevabalt ja paigaldamiseks valmis.
